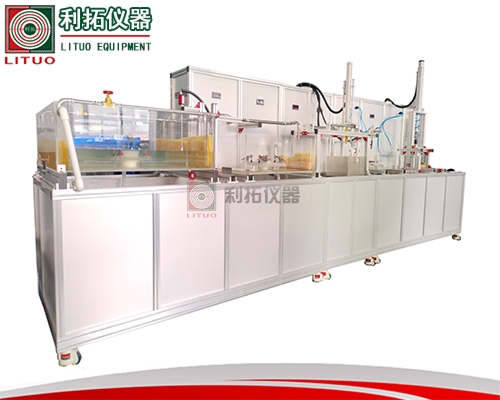

地漏綜合試驗機_地漏性能檢測設備_地漏密封測試機_地漏排水試驗機_地漏壽命測試儀器

一、設備用途
地漏綜合試驗機是專為地漏產品全性能檢測研發的專業設備，核心功能是模擬地漏實際使用場景中的各類工況，對地漏的排水、密封、防堵塞、耐久性等關鍵性能進行精準測試，解決地漏生產、研發及質檢過程中性能指標不明確、質量不穩定等核心問題，確保產品符合國家及行業相關標準（如 GB/T 27710《地漏》）要求，為地漏產品質量把控提供科學、可靠的技術支撐。
該設備可測試的具體性能指標包括：一是排水性能，檢測地漏在額定水量下的排水速度、排水能力及排水過程中是否出現積水、溢水現象，評估其排水效率；二是密封性能，通過模擬管道負壓、水封高度變化等工況，測試地漏的防返味、防返水效果，判斷其密封可靠性；三是防堵塞性能，模擬實際使用中可能進入地漏的雜質（如毛發、纖維、泥沙等），測試地漏在雜質介入下的排水通暢性及自我清潔能力，評估其抗堵塞能力；四是耐久性，通過循環模擬地漏的開啟、關閉動作或長期承受水流沖擊，測試地漏部件（如蓋板、閥芯、水封結構）的使用壽命與性能穩定性，判斷其長期使用可靠性；五是抗沖擊性能，對地漏表面或承重部位施加規定力度的沖擊，測試其結構強度與抗損壞能力，評估其應對意外沖擊的性能。
二、設備組成
1.機架結構：采用高強度型鋼焊接而成，整體結構穩固，具備優異的承重性與抗振動能力，可有效固定設備各功能系統，避免測試過程中因設備晃動導致的測量誤差。機架表面經過噴砂除銹、靜電噴塑處理，具備良好的防銹、防腐性能，適應實驗室或生產車間的復雜環境，同時預留合理的操作空間與觀察窗口，方便操作人員進行試樣安裝、參數查看與測試監控。
2.水路系統：包含進水單元、排水單元、水封模擬單元及雜質注入單元。進水單元配備高精度流量控制泵與壓力調節裝置，可精準控制進水流量與壓力，模擬不同水量、水壓下的排水場景；排水單元設有專用排水管道與集水裝置，確保測試過程中污水有序排放，避免環境污染；水封模擬單元可調節地漏水封高度，測試不同水封深度下的密封性能；雜質注入單元可定量、定時向地漏注入模擬雜質，精準模擬實際堵塞工況。
3.控制系統：以工業級 PLC 為核心控制器，搭配 10 英寸及以上觸控式人機交互界面，實現設備全自動化操作。操作人員可通過界面設定測試項目（如排水測試、密封測試、耐久性測試）、測試參數（如流量、壓力、沖擊力度、循環次數），系統自動控制各執行部件運行，并實時顯示測試進度、數據曲線與狀態提示。同時具備參數存儲、測試流程調用、歷史數據查詢功能，支持多組測試程序預設，大幅提升測試效率與操作便捷性。
4.測量與檢測系統：由多種高精度傳感器與數據采集模塊組成。流量傳感器實時采集進水與排水流量，精準計算排水速度；壓力傳感器監測水路系統壓力與管道負壓值，評估密封性能；位移傳感器記錄地漏部件（如蓋板）的開合行程與動作次數，判斷耐久性；沖擊力傳感器測量沖擊測試中的實際沖擊力度，確保測試符合標準要求；高清攝像頭與圖像分析模塊可實時監控地漏排水、堵塞過程，輔助判斷測試結果。數據采集模塊將各傳感器信號轉換為數字信號，傳輸至 PLC 進行處理與分析，確保測量數據的準確性與實時性。
5.機械執行系統：包含沖擊執行機構、開合驅動機構與夾持固定機構。沖擊執行機構采用氣動或電動驅動方式，可根據測試需求調整沖擊力度與沖擊位置，精準模擬意外沖擊場景；開合驅動機構通過伺服電機或氣缸驅動，實現地漏蓋板的自動開合，模擬日常使用中的開啟與關閉動作，用于耐久性測試；夾持固定機構采用可調式夾具，適配不同規格、形狀的地漏（如圓形、方形、長方形），確保測試過程中地漏位置固定，避免位移影響測試結果，夾具接觸面采用防滑、防刮材質，保護地漏試樣表面不受損壞。
6.安全防護系統：配備多重安全保護裝置，保障操作人員與設備安全。電氣安全方面，設有漏電保護、過載保護、短路保護裝置，當電路出現異常時，自動切斷電源并發出聲光報警；水路安全方面，安裝漏水檢測傳感器，若水路系統出現泄漏，立即停止進水并啟動排水，防止水浸損壞設備；機械安全方面，沖擊執行機構與開合機構周圍設有防護欄與安全光柵，當操作人員肢體進入危險區域時，設備自動暫停運行，避免機械傷害；同時配備緊急停止按鈕，可在緊急情況下快速切斷設備電源，終止所有測試動作。
三、主要技術參數
1.適用測試產品范圍：符合 GB/T 27710 及其他相關標準的各類地漏，包括水封地漏、自封地漏、防返溢地漏、洗衣機專用地漏等，適配多種規格尺寸
2.排水性能測試參數：支持不同流量范圍的進水調節，可模擬日常排水、集中排水等多種工況，滿足不同標準對排水速度與排水能力的測試要求
3.密封性能測試參數：可模擬管道負壓環境，負壓值調節范圍覆蓋行業標準規定區間，同時支持水封高度調節，滿足不同水封深度的密封測試需求
4.耐久性測試參數：支持地漏部件開合動作循環測試，循環次數設定范圍可覆蓋長期使用場景下的壽命評估需求，動作頻率可根據測試標準自由調節
5.抗沖擊測試參數：沖擊力度調節范圍符合國家標準對地漏抗沖擊性能的要求，沖擊位置可精準定位至地漏表面或指定承重部位
6.雜質模擬參數：可定量注入不同類型的模擬雜質（如毛發、纖維、泥沙），雜質注入量與注入頻率可自由設定，精準模擬實際使用中的堵塞工況
四、測試 / 工作原理
地漏綜合試驗機通過模擬地漏實際使用中的各類典型工況，結合自動化控制、高精度測量技術，實現對地漏多維度性能的系統化檢測，具體工作原理根據測試項目不同分為以下幾類：
1. 排水性能測試
操作人員通過控制系統選擇 “排水性能測試” 模式，設定進水流量、進水壓力及測試時長。系統接收到指令后，水路系統的進水單元啟動，流量控制泵按設定參數輸送水流，水流經管道進入待測試地漏。此時測量系統的流量傳感器實時采集排水流量，計算排水速度，并與標準規定的排水效率閾值對比。同時，通過觀察窗口或高清攝像頭監控地漏排水過程，判斷是否出現積水、溢水現象。測試完成后，系統自動生成排水速度曲線、平均排水效率等數據，判定地漏排水性能是否合格。
2. 密封性能測試
選擇 “密封性能測試” 模式后，設定管道負壓值、水封高度等參數。系統首先通過水封模擬單元調節地漏水封至設定高度，隨后啟動負壓生成裝置，使地漏下方管道內形成設定負壓值。壓力傳感器實時監測管道負壓變化與地漏上方氣壓，若地漏密封性能不佳，管道負壓會出現異常下降，系統記錄負壓變化曲線，并計算負壓保持時間。同時，觀察是否有異味或氣體從地漏溢出，綜合判斷地漏防返味、防返水能力，生成密封性能測試報告。
3. 耐久性測試
進入 “耐久性測試” 模式后，設定地漏蓋板開合循環次數、動作頻率。機械執行系統的開合驅動機構啟動，通過伺服電機帶動傳動部件，實現地漏蓋板的自動開啟與關閉，動作過程模擬人體日常使用習慣。位移傳感器記錄每次開合的行程，確保動作到位；計數器實時統計循環次數，當達到設定次數后，系統自動停止測試。測試過程中，若出現蓋板卡頓、無法正常開合等故障，系統立即報警并記錄故障時間與循環次數。測試完成后，檢查地漏部件磨損情況，結合運行數據評估其耐久性。
4. 抗沖擊測試
選擇 “抗沖擊測試” 模式，設定沖擊力度、沖擊位置。機械執行系統的沖擊執行機構調整至指定位置，通過氣動或電動驅動方式，使沖擊頭以設定力度撞擊地漏表面或承重部位。沖擊力傳感器實時采集沖擊瞬間的實際力度，確保與設定值一致。沖擊完成后，系統自動停止，操作人員檢查地漏是否出現裂紋、變形、功能失效等損壞情況，結合沖擊力數據，判定地漏抗沖擊性能是否符合標準。
五、應用場景
1. 地漏生產廠家
在生產線成品檢驗環節，地漏綜合試驗機可對每批次地漏進行抽樣或全檢，快速檢測地漏的排水、密封、耐久性等核心性能，及時剔除不合格產品，避免因質量問題導致的客戶投訴、退貨，保障企業產品口碑與市場競爭力。在生產過程控制中，可用于半成品性能檢測（如地漏水封結構、蓋板開合部件），提前發現部件裝配缺陷或材質問題，減少后續返工成本，提升生產效率。同時，可作為生產工藝優化的輔助工具，通過對比不同工藝參數下的地漏測試數據，優化生產流程，提升產品整體質量水平。
2. 質檢機構與認證單位
作為第三方質檢機構、行業認證單位的核心檢測設備，可依據 GB/T 27710 等國家標準，為地漏生產企業提供公正、權威的檢測服務，出具具有法律效力的檢測報告，為地漏產品的市場準入、3C 認證、質量評優提供技術支撐。同時，可接受市場監管部門委托，對流通領域的地漏產品進行質量抽檢，監測市場產品質量狀況，曝光不合格產品，為監管部門制定行業監管政策、開展質量整治行動提供數據依據，維護市場公平競爭秩序，保障消費者權益。
3. 科研單位與高校
在地漏產品研發領域，科研人員可利用該設備開展新型地漏結構（如高效排水結構、長效密封結構）、新型材料（如耐老化、抗腐蝕材料）的性能研究。通過對比不同設計方案的測試數據（如排水速度、密封壽命），優化產品結構與材料選擇，研發出排水效率更高、密封性能更優、使用壽命更長的新型地漏產品。在高校教學中，可作為建筑給排水、材料工程等專業的實踐教學設備，讓學生直觀了解地漏性能測試原理、標準要求與檢測方法，通過動手操作提升學生的實踐能力與專業素養，為行業培養高素質技術人才。
六、操作注意事項
1.設備啟動前檢查：每次啟動設備前，需全面檢查水路系統，確認管道連接牢固、密封件無損壞，無漏水隱患；檢查電路系統，確保電源線連接正常、接地可靠，漏電保護裝置處于有效狀態；檢查機械執行機構（如沖擊頭、夾具），確保部件無松動、變形，動作行程無阻礙；檢查傳感器校準狀態，確認流量、壓力、沖擊力等傳感器在校準有效期內，若發現任何異常，需維修或更換部件后再啟動設備，避免影響測試精度或引發安全事故。
2.試樣安裝規范：安裝地漏試樣時，需根據地漏規格調整夾持夾具，確保地漏定位準確、固定牢固，避免測試過程中出現位移；若測試密封性能，需確保地漏與設備水路接口密封良好，可通過加裝密封墊或涂抹密封膠增強密封性，防止接口泄漏導致密封測試數據失真；安裝完成后，需手動檢查地漏開合是否順暢（針對自封地漏）、水封結構是否完好，確認試樣狀態正常后再啟動測試程序。
3.參數設定與操作規范：操作人員需熟悉 GB/T 27710 等相關標準要求，根據測試項目與地漏類型準確設定參數（如排水流量、沖擊力度、循環次數），不得隨意更改與測試無關的系統參數（如傳感器校準值、安全保護閾值）；測試過程中，不得打開設備防護欄、安全光柵，禁止用手或工具接觸運行中的機械部件（如沖擊執行機構、開合驅動機構）；若需暫停測試，需通過控制系統的 “暫停” 按鈕執行，禁止直接切斷電源，避免數據丟失或設備損壞；測試完成后，需按程序關閉設備，先關閉水路系統，排空管道積水，再切斷電源。
4.設備維護保養：定期（建議每月一次）對水路系統進行清洗，拆除管道內的雜質、水垢，檢查閥門、水泵是否運行正常，更換老化的密封件；定期（建議每季度一次）對機械執行機構進行潤滑，在傳動部件（如齒輪、導軌）涂抹專用潤滑油，確保動作順暢；定期（建議每半年一次）對傳感器進行校準，聯系專業計量機構對流量、壓力、沖擊力傳感器進行檢定，確保測量精度；設備長期不使用時，需排空水路系統積水，清潔設備表面與內部雜質，切斷電源并覆蓋防塵罩，存放在干燥、通風的環境中，避免部件銹蝕或受潮損壞。
5.安全操作與應急處理：操作人員需經過專業培訓，熟悉設備工作原理與安全規范，考核合格后方可上崗；測試過程中若出現漏水、異響、報警等異常情況，需立即按下緊急停止按鈕，切斷設備電源，排查故障原因（如管道泄漏、機械卡滯），待故障排除后再重啟設備；若發生機械傷害（如肢體接觸沖擊機構），需立即停止設備，采取急救措施并聯系醫療人員；設備運行時，禁止非操作人員靠近設備，避免無關人員誤操作引發風險。
