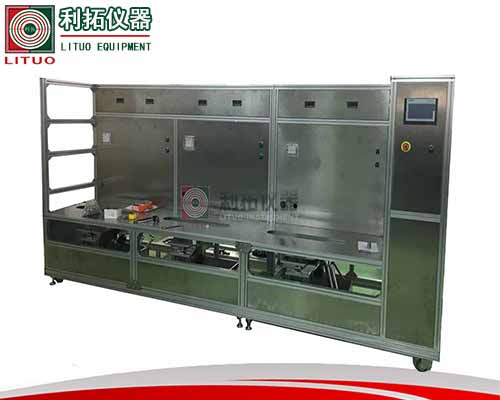

衛生陶瓷沖水量檢測設備簡介

一、設備用途
衛生陶瓷沖水量檢測設備是依據國家及行業相關衛生陶瓷產品標準（如 GB 6952-2015《衛生陶瓷》）研發的專業檢測設備，核心功能是對坐便器、小便器等衛生陶瓷產品的沖水用水量進行精準測量與評估，解決因衛生陶瓷沖水系統設計不合理、配件性能不穩定導致的沖水量超標或沖凈效果不佳等問題，確保產品符合節水標準要求，為企業把控產品質量、踐行節水政策及市場準入提供關鍵技術支撐。
該設備可測試的具體性能指標包括：衛生陶瓷產品單次沖水量，精準測量坐便器、小便器在標準沖水工況下的實際用水量，判斷是否符合國家規定的節水限值；沖水量穩定性，通過多次重復測試，分析產品在不同使用周期內沖水量的波動范圍，評估沖水系統的一致性；沖水過程水量分布，檢測沖水過程中不同階段的水量變化，為優化沖水系統設計提供數據依據；節水性能達標性，結合沖凈效果測試（需配合其他設備），綜合判斷產品是否在滿足沖凈要求的前提下實現節水目標；同時可記錄沖水過程中的異常情況，如漏水、水量驟增驟減等，為產品質量改進和故障排查提供參考。
二、設備組成
1.供水系統：由穩壓水箱、精密流量計、供水管路及閥門組件構成。穩壓水箱可提供穩定的供水壓力，確保沖水過程中水壓符合標準測試條件；精密流量計具備高測量精度，能實時采集沖水過程中的瞬時流量與累計流量數據；供水管路采用耐腐蝕材質，減少水質對管路的影響，閥門組件可精準控制供水的開啟與關閉，配合測試流程實現自動化供水。
2.試樣固定與模擬使用系統：包含可調節的衛生陶瓷固定支架和模擬使用裝置。固定支架可根據不同類型、尺寸的衛生陶瓷（如連體坐便器、分體坐便器、小便器）進行高度與角度調節，確保試樣安裝位置符合標準測試要求，且固定牢固避免測試過程中移位；模擬使用裝置可模擬人體使用衛生陶瓷時的操作動作（如按壓沖水按鈕、觸發感應沖水裝置），還原真實使用場景下的沖水過程。
3.數據采集與分析系統：由數據采集模塊、工業計算機及專用分析軟件組成。數據采集模塊與精密流量計聯動，實時接收并傳輸流量數據，采樣頻率滿足捕捉瞬時水量變化的需求；工業計算機作為數據處理核心，對采集到的流量數據進行實時計算，得出單次沖水量、水量變化曲線等關鍵參數；專用分析軟件具備數據存儲、曲線繪制、報表生成功能，可自動對比測試數據與標準限值，判斷產品是否合格，支持數據導出與歷史數據查詢。
4.控制與操作系統：配備工業觸摸屏和 PLC 控制器。工業觸摸屏提供直觀的人機交互界面，操作人員可通過界面設置測試參數（如測試次數、供水壓力等）、啟動 / 停止測試流程、查看實時測試數據與結果；PLC 控制器作為邏輯控制核心，協調供水系統、模擬使用系統、數據采集系統的協同工作，實現測試流程的自動化運行，減少人為操作誤差，確保測試過程的標準化與一致性。
5.輔助與安全系統：包含排水回收裝置、漏水檢測裝置及安全保護組件。排水回收裝置可收集測試后的沖水，避免水資源浪費與實驗室環境污染，部分設備支持回收水過濾后循環利用；漏水檢測裝置通過傳感器監測供水管路、試樣連接處是否存在漏水情況，發現漏水時及時發出警報并切斷供水；安全保護組件包括過載保護、緊急停止按鈕，當設備出現供電異常、部件故障等突發狀況時，可立即切斷電源或關鍵系統，保障設備與操作人員安全。
三、主要技術參數
1.水量測量范圍：覆蓋常見衛生陶瓷產品的沖水量區間，可滿足坐便器、小便器等不同品類產品的測試需求，測量下限低于國家節水標準限值，上限可應對特殊測試場景
2.水量測量精度：符合國家計量標準要求，測量誤差控制在極小范圍內，確保測試數據的準確性與可靠性，滿足產品質量判定的嚴苛要求
3.供水壓力調節：可在標準規定的衛生陶瓷沖水測試壓力區間內自由調節，支持模擬不同地區、不同使用場景下的供水壓力工況
4.測試次數設定：支持單次測試與批量連續測試，可根據需求設定測試循環次數，滿足抽樣檢驗、批量質量篩查等不同測試場景
5.數據采樣頻率：具備較高的采樣頻率，可精準捕捉沖水過程中瞬時水量的變化，完整記錄沖水初期、中期、后期的水量波動曲線
6.試樣適配尺寸：支持多種規格衛生陶瓷產品的固定與測試，適配坐便器坑距、小便器安裝高度等常見尺寸差異，無需頻繁更換專用夾具
7.操作系統兼容性：專用分析軟件兼容主流操作系統，支持數據格式導出為通用文檔格式，便于與企業質量管控系統、第三方檢測報告系統對接
四、測試 / 工作原理
衛生陶瓷沖水量檢測設備基于模擬衛生陶瓷實際使用過程中的沖水工況，通過精準供水、實時流量采集與數據對比分析，實現沖水量合規性檢測目的。
測試前，首先將待測試的衛生陶瓷試樣（如坐便器）安裝在試樣固定支架上，調整支架位置與角度，確保試樣符合標準測試姿態，連接供水管路與排水回收裝置，檢查試樣與管路連接處是否密封完好；隨后通過控制與操作系統的工業觸摸屏設置測試參數，包括目標測試次數、供水壓力值、標準限值對比依據（如 GB 6952-2015 中對應產品的沖水量限值），完成參數設置后啟動測試流程。
測試啟動后，PLC 控制器發出指令，供水系統中的穩壓水箱開始供水，閥門組件按預設程序開啟，穩定壓力的水流通過供水管路進入衛生陶瓷沖水系統；同時，模擬使用裝置按標準要求觸發沖水動作（如按壓沖水按鈕至規定行程、持續規定時間），還原真實使用時的沖水操作；在沖水過程中，精密流量計實時采集瞬時水流流量數據，并通過數據采集模塊傳輸至工業計算機；工業計算機中的專用分析軟件對流量數據進行實時積分計算，得出單次沖水的累計用水量，同時繪制水量變化曲線，直觀展示沖水過程中水量的動態變化。
單次測試結束后，設備自動記錄該次沖水量數據，并與預設的標準限值進行對比，初步判斷該次測試是否合格；若設定多次測試，設備將重復上述流程，完成設定次數的測試后，自動計算所有測試數據的平均值、最大值、最小值及波動范圍，綜合評估產品沖水量的穩定性與整體合規性；最后，操作人員可通過分析軟件生成測試報告，包含測試參數、單次數據、統計結果、合格判定結論及水量變化曲線，支持數據導出與打印，為產品質量判定、改進提供完整數據依據。整個測試過程實現自動化控制，減少人為干預導致的誤差，確保測試結果的客觀性與重復性。
五、應用場景
1. 衛生陶瓷生產制造企業
在生產線質量管控環節，可對每批次出廠的衛生陶瓷產品進行抽樣測試，通過衛生陶瓷沖水量檢測設備精準測量產品沖水量，確保產品符合國家節水標準與企業內控質量要求，避免因沖水量超標導致產品不符合市場準入條件，減少客戶投訴與產品召回風險，同時助力企業打造節水型產品形象，提升市場競爭力；在新產品研發階段，可利用該設備對不同沖水系統設計、不同配件組合的產品進行沖水量測試，對比分析不同方案的節水效果與沖凈性能（需配合沖凈測試設備），為優化產品結構、選擇高性能配件提供數據支持，推動研發出更高效的節水衛生陶瓷產品；此外，還可用于供應商配件質量審核，對采購的沖水閥、水箱等關鍵配件進行沖水量影響測試，從源頭把控配件質量對成品沖水量的影響。
2. 第三方質檢機構
作為衛生陶瓷產品質量認證、委托檢測與監督抽查的核心設備，可依據國家及行業標準，為企業提供具有法律效力的沖水量檢測報告，幫助企業滿足產品上市、招投標、出口等場景的合規性要求；在政府部門組織的衛生陶瓷產品質量監督抽查工作中，可對市場流通的坐便器、小便器等產品進行隨機抽樣檢測，精準識別沖水量超標、節水性能虛假宣傳等問題產品，及時向監管部門反饋市場質量狀況，督促不合格企業整改，維護市場公平競爭秩序，保障消費者購買到真正符合節水標準的產品；同時，還可為標準制定機構提供技術支持，通過大量實測數據積累，為衛生陶瓷節水標準的修訂與完善提供參考依據。
3. 科研院所與行業協會
在衛生陶瓷節水技術創新研究領域，科研院所可利用衛生陶瓷沖水量檢測設備開展新型沖水技術（如虹吸式、噴射式、超漩式等）、新型節水材料對產品沖水量影響的研究，測試不同技術方案下的水量利用效率，探索突破現有節水限值的技術路徑，為行業節水技術進步提供科研數據支撐；行業協會可組織開展衛生陶瓷產品節水性能評比、技術交流活動，以該設備的檢測結果為客觀依據，評選節水標桿產品，推廣先進的節水技術與生產工藝，引導行業向綠色、節能方向發展；此外，還可利用設備開展行業內檢測技術培訓，提升企業檢測人員、技術人員的沖水量測試操作水平與數據解讀能力，統一行業檢測方法與標準理解，推動整個衛生陶瓷行業的質量提升與技術升級。
六、操作注意事項
1.設備操作前準備：操作人員必須經過專業培訓，熟悉衛生陶瓷沖水量相關標準（如 GB 6952-2015）及設備操作流程，掌握設備各系統的功能與應急處理方法；操作前需檢查設備供水系統，確認穩壓水箱水位正常、供水管路無堵塞與漏水，檢查精密流量計是否校準合格（校準周期需符合計量要求），同時檢查試樣安裝是否牢固、密封是否完好，避免因安裝不當導致漏水影響測試數據；接通設備電源，啟動控制系統進行空載試運行，確認各系統運行正常、數據采集無異常后，再開始正式測試。
2.測試過程操作規范：測試過程中需密切關注設備運行狀態與試樣沖水情況，通過工業觸摸屏實時查看流量數據與水量變化曲線，若發現數據異常（如水量驟增驟減）、管路漏水或試樣溢水，應立即按下緊急停止按鈕停止測試，排查故障（如管路密封問題、試樣安裝問題）并解決后，重新進行測試；嚴禁在測試過程中隨意調整供水壓力、測試次數等已設定參數，避免影響測試數據的一致性與準確性；若進行批量連續測試，需在每輪測試間隙檢查排水回收裝置是否已滿，及時清理回收水，防止污水溢出污染設備與實驗室環境。
3.試樣安裝與處理要求：安裝試樣前需清理試樣內部（如坐便器存水彎、小便器水道）的雜物與殘留水分，避免堵塞影響沖水效果；根據試樣類型選擇適配的固定方式與連接管路，確保供水管路與試樣進水口的連接密封可靠，可采用專用密封墊或密封膠輔助密封，防止漏水；測試結束后，需待試樣內部水分排空后再拆卸，拆卸過程中輕拿輕放，避免碰撞導致試樣損壞或設備部件移位，同時清理試樣表面與設備固定支架上的水漬，保持設備與試樣的清潔。
4.設備定期維護保養：每周對設備供水管路進行檢查與清潔，拆除管路過濾器清理雜質，防止堵塞影響供水穩定性；每月對精密流量計進行校準檢查（若設備配備自校準功能可自行操作，無自校準功能需聯系專業計量機構），確保測量精度符合要求，同時檢查穩壓水箱內水質，若發現水質渾濁需及時更換，避免水垢沉積影響供水壓力；每季度對 PLC 控制器、工業觸摸屏等電氣部件進行除塵維護，檢查接線端子是否松動，防止接觸不良導致設備故障；設備長期不使用時，需排空供水管路與穩壓水箱內的水分，切斷電源，覆蓋防塵罩，做好防潮、防塵保護，定期通電開機檢查設備狀態，避免電氣部件受潮損壞。
5.實驗室環境與安全要求：設備應安裝在通風良好、地面平整、排水便捷的實驗室，實驗室環境溫度與濕度需控制在設備允許范圍內，避免高溫、高濕環境影響電氣部件壽命與流量計測量精度；設備周圍需預留足夠操作空間，嚴禁堆放雜物，特別是供水管路與排水回收裝置附近，確保出現漏水時可及時處理；實驗室需配備應急排水設施與滅火器材，操作人員在測試過程中需穿戴防滑鞋、防護手套，避免因地面水漬滑倒或接觸尖銳部件受傷；若設備出現嚴重故障（如電路短路、大量漏水），應立即切斷總電源與水源，聯系專業維修人員處理，不得擅自拆解設備核心部件。
