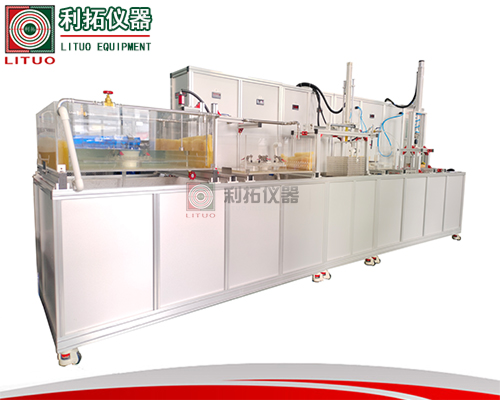

CJ/T186 地漏流量試驗機 地漏排水性能檢測設備 地漏測試機

在建筑排水與衛浴產品質量管控體系中，CJ/T186 地漏流量試驗機是依據行業標準 CJ/T186《地漏》研發的專業檢測設備，專為驗證地漏排水性能是否符合規范要求而生。無論是地漏生產企業的出廠質檢，還是第三方檢測機構的認證測試，CJ/T186 地漏流量試驗機都能精準模擬實際排水工況，提供地漏排水能力的可靠數據支撐，助力解決 “地漏排水慢、積水反溢” 等行業痛點，保障建筑排水系統安全穩定運行。下面從設備用途、組成、技術參數等多方面，全面解析 CJ/T186 地漏流量試驗機。
一、設備用途
CJ/T186 地漏流量試驗機核心功能是依據 CJ/T186 標準，模擬地漏在實際使用中的排水環境（如日常排水、集中排水、水壓波動場景），對地漏的排水性能進行量化檢測，解決地漏生產、工程驗收環節中 “排水能力是否達標”“不同工況下排水穩定性如何” 的核心問題，確保地漏產品符合建筑排水設計要求與行業規范。
其可測試的具體性能指標包括：一是額定排水流量，檢測地漏在標準規定水壓、水位條件下的最大排水能力，判斷是否滿足家庭、公共建筑等不同場景的排水需求；二是排水效率，測試單位時間內地漏的排水量，評估其應對瞬時集中排水（如浴室淋浴、廚房洗菜）的速度；三是水壓適應性，模擬不同建筑樓層（高層低水壓、低層高水壓）的供水條件，檢測地漏在壓力波動下的排水穩定性，避免因水壓變化導致排水不暢；四是抗水沖擊性能，通過瞬時大流量注入，測試地漏在突發排水沖擊（如浴缸放水）下的排水表現，驗證是否出現溢水、排水堵塞；五是排水通暢性，持續排水測試中觀察地漏內部是否出現雜物堆積導致的排水速度衰減，評估長期使用中的抗堵塞能力。
二、設備組成
1.機架結構：采用防腐防銹的不銹鋼材質焊接成型，整體剛性強、穩定性高，可承受測試過程中水流沖擊與設備運行負荷。機架配備可調節地漏安裝平臺，適配不同尺寸（圓形、方形）、不同規格（常規地漏、深水封地漏）的地漏，確保測試時地漏定位精準、安裝牢固，避免因位移影響測試數據。
2.供水系統：包含穩壓水箱、變頻水泵、流量控制閥門與水流分配裝置，能按 CJ/T186 標準要求，提供穩定且可調節的水壓與水量。通過變頻水泵精準控制供水壓力，水流分配裝置模擬實際使用中的均勻排水或集中排水場景，為排水測試提供符合標準的水源環境。
3.控制系統：配備工業級 PLC 控制單元與高清觸控操作屏，可預設符合 CJ/T186 標準的測試程序（如額定流量測試、水壓適應性測試程序），實時顯示供水壓力、瞬時流量、累計排水量、測試時間等關鍵參數。支持手動微調測試參數，滿足定制化測試需求，實現設備自動化、精準化運行。
4.測量系統：由高精度電磁流量傳感器、壓力傳感器、液位傳感器與計時模塊構成，能實時采集排水過程中的瞬時流量、累計流量、供水壓力、地漏周邊水位變化等數據，傳輸至控制系統進行分析處理，自動生成流量 - 時間曲線與測試報告，為排水性能評估提供精準數據支撐。
5.回水與水循環系統：包含回水管道、過濾裝置與儲水箱，可對測試用水進行回收、過濾（去除雜質避免堵塞管道）后循環利用，既節約水資源，又避免排水對環境造成污染，同時保證測試介質（清水）的清潔度，確保每次測試條件一致。
6.安全防護系統：配備溢水保護裝置（當水箱水位過高時自動排水）、漏電保護模塊、緊急停止按鈕與防水圍擋，防止測試過程中水流飛濺、電路異常引發安全事故，保障操作人員安全與設備穩定運行。
三、主要技術參數
1.適用地漏類型：符合 CJ/T186 標準規定的家用地漏、公共建筑地漏、防臭地漏、深水封地漏、洗衣機專用地漏等各類地漏產品。
2.供水壓力范圍：可覆蓋 CJ/T186 標準要求的低水壓、常規水壓、高水壓測試區間，模擬不同建筑樓層的供水條件。
3.流量測量范圍：滿足 CJ/T186 標準對地漏額定排水流量的測試要求，涵蓋從普通地漏到大型公共建筑用大流量地漏的流量檢測需求。
4.測試介質：采用清水作為測試介質，符合 CJ/T186 標準對測試環境的規定，可根據需求添加模擬雜質（驗證抗堵塞性能）。
5.地漏安裝尺寸：適配 CJ/T186 標準中規定的各類地漏尺寸，支持圓形、方形等不同形狀地漏的安裝測試，安裝平臺可調節高度與水平度。
6.數據采集精度：流量傳感器、壓力傳感器的測量精度符合 CJ/T186 標準規定的誤差允許范圍，確保測試數據準確可靠，可重復性強。
四、測試 / 工作原理
CJ/T186 地漏流量試驗機以 CJ/T186 標準為核心依據，通過 “模擬實際排水工況 - 精準采集數據 - 對比標準判斷” 的流程，實現地漏排水性能檢測。
測試前，將待測試地漏按 CJ/T186 標準要求固定在安裝平臺上，確保密封良好（避免周邊滲水影響數據）；根據測試需求（如額定流量測試、水壓適應性測試），在控制系統中預設供水壓力、測試時長、流量記錄間隔等參數。
測試啟動后，供水系統中的變頻水泵將穩壓水箱內的清水加壓至設定壓力，經水流分配裝置均勻注入地漏；測量系統中的電磁流量傳感器實時采集排水流量數據，壓力傳感器監測供水壓力穩定性，液位傳感器記錄地漏周邊是否出現積水（評估排水是否及時）；控制系統實時接收并處理數據，繪制流量 - 時間曲線，計算累計排水量與平均排水效率。
若進行抗水沖擊測試，系統會通過流量控制閥門瞬時增大供水量，模擬突發大流量排水場景，觀察地漏是否出現溢水、排水速度驟降；測試結束后，控制系統自動生成測試報告，將實際測試數據與 CJ/T186 標準規定的指標（如某類型地漏額定流量需≥XX）對比，判斷地漏排水性能是否達標。
五、應用場景
1.生產廠家：適用于地漏生產企業的生產線出廠質檢與研發環節。在出廠質檢中，通過 CJ/T186 地漏流量試驗機對每批次產品進行抽樣測試，可快速篩選出排水流量不足、水壓適應性差的不合格產品，避免劣質地漏流入市場（如因排水慢導致用戶浴室積水投訴），維護企業品質口碑；研發過程中，借助設備測試不同結構（如排水孔數量、內部導流設計）、不同材質地漏的排水性能，優化產品設計（如增大排水通道提升流量），縮短研發周期，推出更符合市場需求的產品（如大流量洗衣機專用地漏）。
2.質檢機構：第三方檢測機構可利用 CJ/T186 地漏流量試驗機為客戶提供符合 CJ/T186 標準的認證檢測服務，出具權威檢測報告，助力企業產品通過市場準入審核（如電商平臺入駐、房地產集采招標、工程驗收），同時為行業質量監管部門（如市場監督管理局）提供抽檢數據支持，規范地漏市場產品質量，打擊不符合標準的 “三無” 產品。
3.科研單位：科研機構在開展建筑排水技術創新（如節水型地漏研發）、地漏防堵塞機理研究、CJ/T186 標準修訂等工作時，CJ/T186 地漏流量試驗機可作為實驗工具，模擬不同工況（如低溫環境、含雜質水流）下地漏的排水性能變化，為技術創新（如研發防堵塞排水結構）、標準優化（如更新大流量地漏指標）提供精準實驗數據，推動衛浴與建筑排水行業技術升級。
4.工程驗收單位：建筑工程驗收環節，可使用該設備對已安裝的地漏進行抽樣檢測，驗證其排水性能是否符合設計要求與 CJ/T186 標準，避免因地漏排水不達標導致后期居住或使用過程中出現積水、反味等問題，保障建筑工程質量。
六、操作注意事項
1.設備操作人員需經專業培訓，熟悉 CJ/T186 標準內容、設備各系統工作原理與操作流程，掌握緊急停止按鈕、溢水保護裝置等安全部件的使用方法，考核合格后方可上崗，避免因操作不規范導致測試數據偏差或安全事故（如水流飛濺觸電）。
2.每次啟動 CJ/T186 地漏流量試驗機前，需檢查地漏安裝是否牢固密封（可通過注水測試周邊是否滲水）、供水系統管道是否通暢（無堵塞）、傳感器是否校準（確保數據精度），確認無異常后再啟動設備，避免因前期準備不足影響測試結果。
3.測試過程中，嚴禁操作人員擅自拆卸設備部件（如流量傳感器、供水管道）或調整關鍵參數（如供水壓力、流量設定），如需調整需先暫停設備并記錄當前數據，防止測試中斷導致數據無效；同時實時監控水位與流量數據，若出現溢水、流量驟降，立即按下緊急停止按鈕。
4.設備使用后，需關閉供水系統，排空管道與水箱內的殘留水分，清理地漏安裝平臺的雜質（如模擬測試用的雜物），對流量傳感器、壓力傳感器進行清潔保養；定期（如每月）對變頻水泵、閥門等運動部件添加潤滑油，對電路系統進行絕緣檢測，確保設備長期處于良好運行狀態。
5.若設備出現流量數據異常（如數據波動過大）、供水壓力無法穩定、漏水等故障，操作人員應立即停止使用設備，切斷總電源與水源，聯系專業維修人員排查故障（如更換密封件、校準傳感器），嚴禁設備帶故障運行，避免引發安全事故或損壞設備核心部件。
