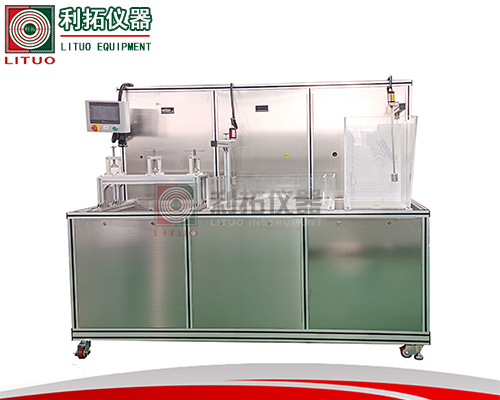

地漏綜合試驗機：GB 55038-2025《住宅項目規范》標準解讀與設備應用指南

一、設備用途
地漏綜合試驗機是依據 GB 55038-2025《住宅項目規范》中關于住宅地漏性能要求研發的專用檢測設備，核心功能是對住宅用地漏的各項關鍵性能進行系統性、標準化檢測，解決地漏生產、研發及質量管控過程中性能評估不規范、數據不準確的問題。
該設備可精準測試地漏的多項核心性能指標，具體包括：排水流量性能，驗證地漏在規定水壓、水量條件下的排水效率是否符合規范要求；水封深度穩定性，監測地漏在長期使用或特定工況下（如管道負壓、排水沖擊）水封深度的保持能力，防止水封失效導致異味返溢；防返溢性能，模擬排水管道內出現正壓或負壓波動時，地漏阻止污水、氣體反向溢出的能力；耐久性，通過循環模擬日常使用中的排水、沖擊等工況，檢測地漏結構及密封部件的使用壽命；雜物通過性能，驗證地漏在通入規定尺寸、數量雜物（如毛發、纖維等）時的排水通暢性，評估其防堵塞能力。

二、設備組成
機架與試驗臺系統

作為設備的基礎支撐結構，采用高強度鋼材焊接成型，具備足夠的剛性和穩定性，可有效避免試驗過程中振動對檢測數據的干擾。試驗臺上集成地漏安裝工位（兼容不同規格、類型的地漏）、密封裝置及管路接口，確保地漏在測試過程中安裝牢固、密封可靠，滿足規范中對試驗環境的密封性要求。
水路系統

包含進水單元、排水單元及壓力調節模塊。進水單元由高精度流量泵、穩壓罐組成，可精準控制進水流量、水壓，為排水流量、防返溢等測試提供穩定的水源條件；排水單元模擬住宅排水管道結構，配備可調節坡度的管道及污水收集裝置，實現試驗污水的有序排放與回收；壓力調節模塊可模擬管道內正壓、負壓波動，用于防返溢性能測試。
控制系統

采用 PLC（可編程邏輯控制器）結合觸摸屏組成的人機交互系統，具備參數設定、試驗流程自動控制、數據實時顯示及存儲功能。操作人員可通過觸摸屏設定試驗參數（如流量、壓力、循環次數等），系統可自動執行試驗流程，減少人為操作誤差，同時支持對試驗數據的追溯與導出，滿足規范中對試驗過程可追溯性的要求。
測量與數據采集系統

集成多種高精度傳感器：流量傳感器實時采集進水及排水流量數據，確保排水流量測試精度；液位傳感器精準監測地漏水封深度變化，記錄水封穩定性數據；壓力傳感器采集管道內正壓、負壓值，評估防返溢性能；位移傳感器用于監測地漏部件在耐久性測試中的變形量。所有傳感器數據通過數據采集卡傳輸至控制系統，經算法處理后生成標準化試驗報告。
安全防護系統

配備過載保護、漏電保護、水位報警及緊急停止裝置。當設備出現水壓過高、電路漏電或污水溢出等異常情況時，系統可自動切斷電源或停止試驗，保護操作人員安全及設備不受損壞；同時設置防護圍欄，防止試驗過程中水流飛濺對周圍環境造成影響。
三、主要技術參數
適用地漏規格：兼容 GB 55038-2025《住宅項目規范》中規定的住宅用圓形、方形等不同結構、尺寸的地漏

進水流量控制范圍：覆蓋規范要求的地漏最大排水流量測試所需范圍，支持流量連續可調

壓力調節范圍：可模擬住宅排水管道常見正壓、負壓波動范圍，滿足防返溢性能測試要求

水封深度測量精度：符合規范對水封深度檢測的精度要求，確保數據準確可靠

耐久性測試循環次數：支持按規范要求設定循環次數，可滿足長期耐久性測試需求

雜物模擬規格：可適配規范中規定的用于測試雜物通過性能的標準雜物（如特定長度、直徑的毛發、纖維等）

四、測試 / 工作原理
地漏綜合試驗機通過模擬住宅地漏實際使用工況，結合精準參數控制與實時數據采集分析，實現對地漏性能的標準化檢測，具體原理如下：
排水流量與雜物通過性能測試：控制系統設定進水流量參數，高精度流量泵向地漏通入規定流量的清水（或含標準雜物的水），水流經地漏排入模擬排水管道。同時，流量傳感器實時采集排水流量數據，若排水流量穩定且符合規范限值，判定排水流量性能合格；若通入雜物后排水未出現堵塞、流量未顯著下降，判定雜物通過性能合格。

水封深度穩定性測試：試驗前通過液位傳感器校準地漏初始水封深度，隨后模擬日常排水（多次通斷水流）或管道負壓（通過壓力調節模塊抽氣）工況，液位傳感器持續監測水封深度變化。若在規定工況下，水封深度始終不低于規范要求的數值，判定水封穩定性合格。

防返溢性能測試：分為正壓防返溢與負壓防返溢測試。正壓測試時，通過壓力調節模塊向模擬管道內充氣，逐步提升管道內壓力，觀察地漏是否出現污水、氣體反向溢出；負壓測試時，通過抽氣降低管道內壓力，監測地漏水封是否被吸空導致破壞。若在規范規定的壓力范圍內未出現返溢或水封破壞，判定防返溢性能合格。

耐久性測試：通過控制系統設定循環試驗參數（如每日排水次數、沖擊壓力等），設備自動循環模擬地漏日常使用中的排水、壓力沖擊等工況，同時通過位移傳感器、壓力傳感器監測地漏結構變形、密封性能變化。當試驗達到規定循環次數后，若地漏仍能滿足排水、水封、防返溢等基礎性能要求，判定耐久性合格。

五、應用場景
地漏綜合試驗機廣泛應用于與住宅地漏相關的生產、檢測、研發領域，針對不同用戶群體可提供差異化價值：
1. 地漏生產廠家
生產線質量檢驗：在地漏出廠前進行抽樣或全檢，確保每批次產品符合 GB 55038-2025《住宅項目規范》要求，避免因性能不達標導致的退貨、投訴風險，提升產品市場競爭力。

生產工藝優化：通過對不同批次產品的測試數據進行分析，識別生產過程中影響性能的關鍵因素（如密封材料選型、結構尺寸偏差等），為工藝改進提供數據支撐。

2. 第三方質檢機構與監管部門
產品認證檢測：作為 GB 55038-2025 標準認證的核心設備，為地漏生產企業提供合規性檢測服務，出具權威檢測報告，助力企業通過市場準入認證。

市場質量抽檢：受監管部門委托，對市場流通的地漏產品進行隨機抽檢，驗證產品實際性能與標準的符合性，打擊不合格產品，規范市場秩序。

3. 科研單位與高校
新型地漏研發：在新型地漏（如防堵塞地漏、高水封穩定性地漏）的研發過程中，通過設備模擬不同工況下的性能表現，快速驗證設計方案的可行性，縮短研發周期，降低研發成本。

標準研究與修訂：通過大量試驗數據積累，為 GB 55038-2025 標準的后續修訂提供實證依據，推動住宅地漏性能標準的優化與升級。

六、操作注意事項
設備安裝與調試規范：設備需安裝在平整、干燥、通風的室內環境，避免陽光直射或潮濕環境影響電氣部件壽命；安裝后需由專業人員進行調試，校準流量、壓力、液位等傳感器精度，確保設備初始狀態符合測試要求，調試合格后方可投入使用。

試驗前準備要求：每次試驗前需檢查水路系統密封性（如管道接口、地漏安裝工位），防止漏水影響測試數據；確認安全防護裝置（如緊急停止按鈕、漏電保護）功能正常；根據測試地漏規格，更換適配的安裝夾具與密封部件，避免因安裝不當導致測試誤差。

操作人員資質與培訓：操作人員需具備相關機械、電氣基礎知識，且經過設備操作培訓，熟悉 GB 55038-2025 標準要求及設備操作流程；嚴禁非專業人員擅自操作設備，避免因參數設置錯誤或操作不當導致設備損壞或安全事故。

設備維護保養要點：定期（建議每月）清潔水路系統，清除管道內殘留的雜物、水垢，防止堵塞影響流量控制精度；每季度檢查傳感器校準狀態，若數據偏差超出允許范圍，需及時重新校準；每年對電氣部件（如 PLC、觸摸屏、電機）進行絕緣檢測與性能評估，確保設備長期穩定運行。

應急處理規范：試驗過程中若出現漏水、壓力異常或設備報警，需立即按下緊急停止按鈕，切斷電源與水源，排查故障原因（如管道破裂、傳感器故障等）；故障排除后，需重新校準設備參數，方可繼續試驗，嚴禁帶故障運行設備。
